Каминная топка Spartherm Linear 4S Varia 1V57h

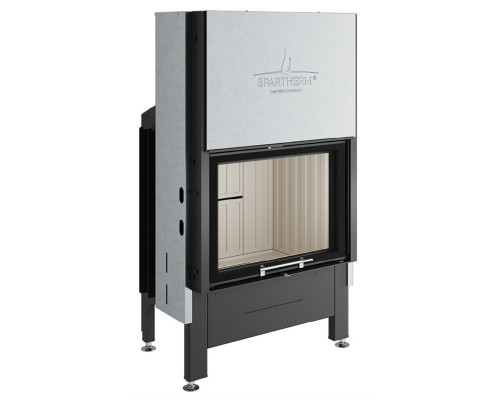

Каминная топка Spartherm Linear 4S Varia 1V57h — компактное отопительное устройство с производительной камерой сгорания, прямым панорамным остеклением и герметичной дверцей с бесшумным вертикальным подъёмом. Модель оснащена современными технологиями, которые заметно повышают эффективность отопления.

Продуманное исполнение

Прибор отличается тщательно проработанной конструкцией. Верхняя часть изделия выполнена в виде цельного кожуха из жаростойкой стали. Он защищает элементы подъемного механизма и дымохода от перегрева и загрязнений. Одной из конструктивных особенностей является поворотный чугунный дымосборник, упрощающий подключение дымохода. Монтаж возможен как в вертикальном, так и в горизонтальном направлении. В центральной части расположена глубокая топочная камера с остекленной подъемной створкой. Основание оснащено четырьмя телескопическими опорами с регулировкой по высоте.

По запросу оборудование может комплектоваться адаптером подключения приточного воздуха (SVS).

Материалы премиум-класса

Корпус и несущие детали прибора изготовлены из высококачественной конструкционной стали толщиной 5–6 мм. Такая сталь устойчива к высокотемпературным воздействиям: не боится жара, не деформируется под влиянием огня, подходит для продолжительных циклов отопления до 10–12 часов в сутки. Дополнительную жесткость обеспечивают сварные усиливающие ребра, а защиту от внешних воздействий —лакокрасочное покрытие с антикоррозионным эффектом.

Термостойкое панорамное остекление

Для остекления применяется огнеупорная ультрапрозрачная стеклокерамическая панель, специально разработанная для эксплуатации в каминных установках. Материал рассчитан на длительное воздействие высоких температур и способен выдерживать, нагрев до 750–1000 °C без потери эксплуатационных характеристик. Стеклокерамика сохраняет прозрачность в процессе, устойчива к термическим нагрузкам, не подвержена деформациям.

Дизайн Linear 4S предусматривает скрытое рамочное исполнение по всему периметру. Дополнительно на стекло нанесено шелкографическое покрытие, формирующее аккуратное обрамление фасада.

Важно! Опционально модель может комплектоваться двойным остеклением, которое способствует снижению теплопотери через стекло, повышает энергоэффективность, увеличивает механическую прочность дверного блока.

Подъёмная дверца с вертикальным открытием

Linear 4S Varia 1V57h от Шпартерм оснащена массивной дверцей с верхним подъемом, работающей по принципу «гильотины». Для доступа достаточно поднять створку за металлическую ручку. В открытом положении она поднимается примерно на 2/3 своей высоты, предоставляя удобный доступ для загрузки топлива или проведения сервисного обслуживания.

Конструкция включает:

• Металлическую раму повышенной жесткости с жаростойким стеклокерамическим остеклением;
• Роликовые направляющие с защитой от заклинивания, обеспечивающие плавное перемещение створки без заеданий и чрезмерных усилий;
• Стальной трос, соединяющий дверку с роликовым механизмом и противовесом, расположенным в технической части корпуса;
• Противовес, компенсирующий массу подъемной конструкции. Во время открытия, он перемещается вниз, отвечая за балансировку и надежную фиксацию полотна на выбранной высоте без стопорных устройств;
• Демпфирующие пружины. Смягчают движение в крайних положениях и исключают удары металла о корпус;
• Термостойкие уплотнительные элементы немецкого производства для герметизации пространства.

При закрывании дверь плавно опускается вниз, после чего автоматически срабатывает прижимной механизм.

Важно! Допустима работа с открытым порталом. Однако такой вариант использования требует строгого соблюдения требований пожарной безопасности, а монтаж должен выполняться квалифицированными специалистами, имеющими опыт установки печей Spartherm. Производитель не рекомендует оставлять работающий камин с открытым порталом без постоянного контроля.

Колосниковое горение с подъемным колосником

Топка работает по классической колосниковой схеме. Конструкция включает:

• Подъемный колосник — металлическая решетка, установленная в нижней области камеры;
• Зольный контейнер — выдвижной металлический короб, расположенный под колосниковой решеткой;
• Подколосниковое пространство — зона между колосником и зольником;
• Горизонтальный воздушный канал — обеспечивает равномерное распределение воздушных потоков и поддерживает стабильность процесса сгорания;
• Скрытые воздуховоды — каналы, предназначенные для подачи и предварительного нагрева воздуха, участвующего в отопительном процессе.

Принцип работы достаточно прост. Дрова укладываются на колосниковую решетку, после чего выполняется розжиг. Кислород поступает снизу-вверх через слой топлива, создавая интенсивное и устойчивое пламя. Благодаря такой схеме пламя развивается быстро и равномерно. В процессе сгорания древесина выделяет тепловую энергию, образует угли, золу и летучие древесные газы. Тепло передается корпусу и аккумулируется футеровочными материалами. Зольные остатки и мелкие угли осыпаются в зольный ящик, поддерживая чистоту колосниковой зоны, а образующиеся газы направляются в камеру дожига для повторной «обработки».

Управление интенсивностью горения осуществляется механическим регулятором, расположенным на фронтальной панели оборудования. Изменяя его положение, пользователь может выбирать различные режимы работы: тлеющий, номинальный или активный.

Двойной дожиг дымовых газов

Технология двойного дожига основана на повторном использовании энергии, содержащейся в летучих продуктах сгорания древесины. Процесс проходит по следующему алгоритму:

• Древесные газы поднимаются в область дожига;
• Параллельно через скрытые отдельные каналы сюда же поступает предварительно нагретый вторичный воздух;
• При их смешивании происходит повторное воспламенение с образованием тепла и красивого, выразительного пламени.

Использование опции способствует повышению КПД без увеличения расхода дров, снижению сажи и отложений внутри дымохода. Кроме того, дожиг уменьшает количество выбросов, повышая общую безопасность эксплуатации отопительного оборудования.

Встроенная функция самоочищения стекла

Функция воздушной очистки стекла замедляет образование загрязнений на внутренней поверхности стекла, позволяя любоваться красотой очага без нагара и копоти. Ее работа основана на формировании направленного нагретого воздушного потока между пламенем и стеклокерамической панелью.

Конструктивно система включает:

• Воздушную щель обдува, расположенную в верхней части дверного блока по всей ширине стеклянного полотна;
• Распределительный элемент, обеспечивающий равномерное направление потока вдоль внутренней поверхности стекла.

Создаваемая завеса препятствует оседанию продуктов горения на стеклокерамике, помогает сохранять хороший обзор пламени в режиме тления. При этом полностью не исключается необходимость периодической очистки. По мере загрязнения рекомендуется выполнять обслуживание с использованием специализированных неабразивных средств и мягкой ткани.

Футеровка прочным литьевым шамотом производства Шпартерм

Для внутренней облицовки производитель использует литьевой шамот собственной разработки, выполненный в виде массивных огнеупорных панелей. Элементы устанавливаются по точно рассчитанной схеме, обеспечивая плотное прилегание к внутренним поверхностям корпуса.

Среди достоинств материала:

• термостойкость;
• структурная прочность при длительном воздействии пиковых температур;
• устойчивость к деформациям, трещинам, механическим воздействиям;
• способность накапливать жар и постепенно отдавать его после завершения отопительного сеанса.

Модульное исполнение упрощает обслуживание. В случае локального повреждения отдельные панели можно заменить без полного демонтажа. Базовая версия реализуется с шамотной футеровкой цвета слоновой кости. По запросу доступно исполнение с облицовкой черного цвета.

Установка систем автоматизации (опция)

По запросу топка может комплектоваться фирменными модулями автоматизации Spartherm, которые расширяют функциональные возможности и способствуют дополнительному контролю рабочих процессов.

О необходимости установки перечисленных ниже решений рекомендуется сообщать на этапе оформления заказа.

S-Thermatik NEO

Контроллер непрерывно исследует температуру, данные тяги и интенсивность горения, после чего самостоятельно корректирует подачу первичного и вторичного воздуха. Использование программы повышает эффективность сжигания, сокращает расход дров, уменьшает количество образующейся золы, снижает уровень выбросов.

Комплект включает:

• электронный блок управления с дисплеем и монтажным корпусом;
• соединительные кабели;
• датчики дымовых газов;
• сервопривод регулировки воздушных заслонок.

Управление выполняется через сенсорный дисплей, установленный рядом с отопительным прибором. Также предусмотрено подключение смартфона для дистанционного контроля функций.

S-ESAM

Автоматический электропривод подъемной дверцы, разработанный для каминных топок Шпартерм с гильотинным механизмом открывания. Он самостоятельно поднимает и опускает створку, делая эксплуатацию более комфортной и исключая необходимость непосредственного контакта с нагретыми деталями.

Управление осуществляется при помощи пульта дистанционного управления с тремя командами: «открыть», «пауза» и «закрыть». При необходимости модуль интегрируется в «Умный дом» через специальное реле сопряжения. Питание осуществляется от сети 220–240 В. Также предусмотрен резервный аккумулятор, позволяющий использовать механизм даже при временном отключении электроснабжения.

S-Vent

Назначение S-Vent заключается в организации принудительной конвекции и транспортировке нагретого воздуха в смежные помещения здания. Благодаря этому тепло, вырабатываемое камином, может эффективно распределяться не только в комнате установки, но и в других зонах дома.

Комплекс представляет собой набор вентиляторов, управляющей электроники и распределительных воздуховодов, подключаемых к конвекционному кожуху каминной топки.

S-USI II

Электронный модуль контроля давления, предназначенный для предотвращения возникновения обратной тяги в дымоходной системе. Устройство отслеживает изменения давления и участвует в регулировании притока кислорода, поддерживая стабильные условия. Особенно актуально его применение в современных энергоэффективных домах, оснащенных механической вентиляцией, рекуператорами, кухонными вытяжками.
